[1-5] 반도체의 캐리어와 진성 캐리어 농도

반도체에서 전류는 어떻게 흐를까?

반도체에서 전류가 흐른다고 하면 흔히 "전자가 이동한다"라고 생각하기 쉽다. 하지만 실제로는 조금 더 복잡한 개념이 필요하다. 그 중심에는 바로 캐리어(carrier)라는 개념이 있다.



반도체 안에서는 두 가지 캐리어가 존재하는데, 바로 전자(electron)와 홀(hole)이다. 이 두 입자는 반도체 내에서 전류를 운반하는 주체이며, 전기장이 인가되면 서로 다른 방향으로 이동하면서 전도도를 형성한다.

이번 글에서는 이 캐리어들이 어떻게 생성되고 어떤 역할을 하는지, 그리고 진성 캐리어 농도(intrinsic carrier concentration)인 ni라는 물리량이 어떤 의미를 가지는지를 차근차근 정리해 본다.

---

실리콘 격자와 공유결합

실리콘은 결정격자 구조를 갖고 있으며, 각 실리콘 원자는 주변의 네 개 이웃 원자와 강한 공유결합(covalent bond)을 형성하고 있다. 이 결합은 실리콘의 최외각 전자 네 개가 각기 다른 이웃과 전자를 공유하면서 만들어진다.



이 구조는 매우 안정적이지만, 현실에서는 항상 열적 에너지가 존재한다. 절대온도 0K에서는 모든 전자가 결합 상태로 남아 있지만, 실온(약 300K)만 되어도 일부 전자는 이 결합을 깨고 자유롭게 움직일 수 있게 된다.

---

자유전자와 홀의 생성

공유결합을 깨고 나온 전자는 격자 내에서 자유롭게 이동할 수 있는 전자, 즉 자유전자(conduction electron)가 된다. 일반적으로 반도체에서 "전자"라고 할 때는 이 자유전자를 의미한다.



그런데 전자가 하나 빠져나오면, 그 자리는 전자가 없는 빈 공간이 된다. 이 빈자리는 주변 전자들이 채우기 위해 움직이며, 그 결과 전류가 흐르게 된다. 이 빈자리를 우리는 홀(hole)이라고 부르며, 전자와는 반대 방향으로 움직이는 가상의 입자(quasiparticle)로 해석한다.



즉, 하나의 전자가 생성되면 반드시 하나의 홀이 생성되며, 이 둘은 항상 쌍(pair)으로 존재한다.

---

전기장 내에서 전자와 홀의 이동

전기장을 인가하면, 전자와 홀은 서로 반대 방향으로 이동한다. 전자는 음(-)의 전하를 가지므로 전기장과 반대 방향으로 이동하고, 홀은 양(+)의 전하를 가지는 것처럼 해석되어 전기장 방향으로 이동한다.



예를 들어 오른쪽에 (+), 왼쪽에 (–) 전압을 인가하면 전기장이 왼쪽에서 오른쪽으로 형성된다. 이때 전자는 오른쪽으로, 홀은 왼쪽으로 이동한다. 실제 입자가 이동하는 건 전자뿐이지만, 전류의 흐름은 양쪽 모두 기여하게 된다.



이처럼 홀은 단순한 빈자리가 아니라, 전류를 운반하는 입자처럼 행동하는 유효 개념으로서 반도체 물리에서 매우 중요하게 다뤄진다.

---

캐리어의 정의와 단위

전자와 홀처럼 전하를 운반할 수 있는 입자를 통칭하여 캐리어(carrier)라고 한다. 그리고 이들은 자유롭게 움직일 수 있기 때문에 모바일 캐리어(mobile carrier)라고도 부른다.

캐리어의 농도는 일반적으로 cm⁻³ 단위로 표현되며, 단위 부피당 몇 개의 전자 또는 홀이 존재하는지를 나타낸다. 이를 각각 전자 농도 n, 홀 농도 p로 표기한다.



캐리어 농도에 영향을 주는 요인은 다음과 같다.

• 열적 에너지 (온도)
  온도가 높아지면 더 많은 전자가 결합을 깨고 자유전자가 되므로 캐리어 농도가 증가한다.
• 도핑 (Doping)
  실리콘에 다른 원소를 소량 첨가하면, 전자나 홀의 수를 의도적으로 조절할 수 있다.
• 전기장 인가
  전기장을 가하면 전자-홀 쌍의 생성 및 이동이 증가할 수 있다.
• 광조사 및 방사선 조사
  빛이나 방사선에 의해 추가적인 에너지가 공급되면 더 많은 전자-홀 쌍이 생성된다.

이러한 모든 요인은 캐리어 농도를 변화시켜 반도체의 전도도(conductivity)에 영향을 준다. 결국 캐리어 농도를 조절하는 것은 반도체의 전기적 특성을 제어하는 핵심 기술이다.



진성 캐리어 농도(intrinsic carrier concentration)

진성 캐리어 농도란 불순물이 없는 순수한 실리콘이 열적 에너지만을 받아 생성할 수 있는 전자-홀 쌍의 농도이다. 기호로는 보통 ni로 표현한다.

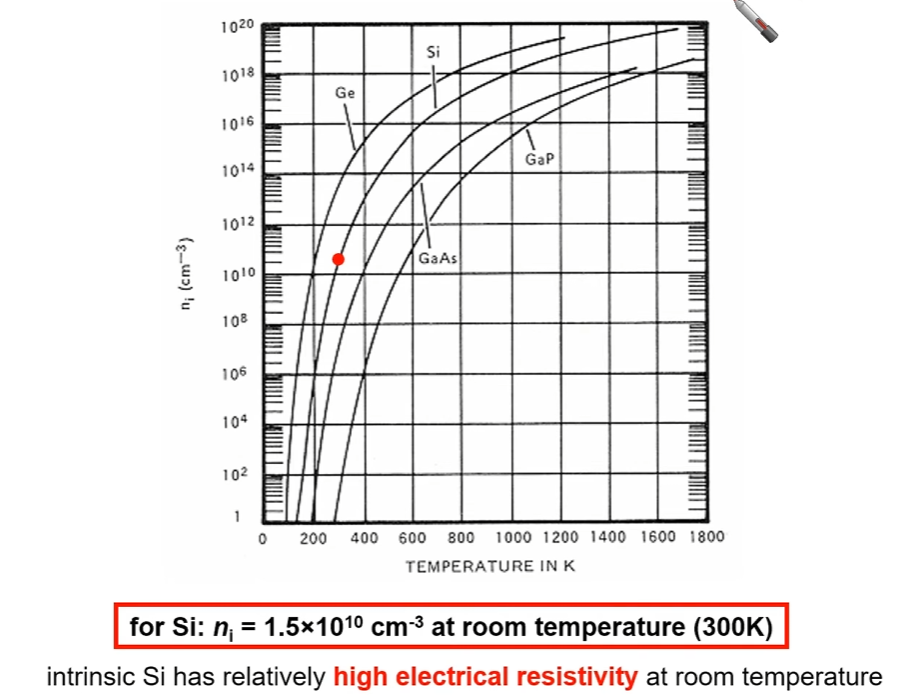

이 값은 온도에 따라 달라지며, 실리콘 기준으로 300K(실온)에서 ni ≈ 1.5 × 10 ¹⁰ cm⁻³ 수준이다. 절댓값만 보면 꽤 많은 것처럼 느껴지지만, 실리콘의 전체 원자 수(볼륨 덴시티)는 약 5 × 10 ²² cm⁻³에 달한다.



즉, 전체 원자 중 자유전자의 비율은 10 ¹⁰ / 10 ²² = 10⁻¹²로, 극히 일부에 불과하다. 이로 인해 순수 실리콘은 절연체에 가까운 성질을 가지며, 실제 반도체 소자에서는 도핑을 통해 이 캐리어 농도를 증가시켜 사용하는 경우가 대부분이다.

---

전자, 홀, 그리고 ni의 관계

인트린식 상태(순수한 실리콘)에서는 전자와 홀이 쌍으로 생성되므로, 항상 다음의 관계가 성립한다:

• n = p = ni

이 관계는 이후 도핑된 반도체(n형, p형)의 특성을 분석할 때도 기본이 되므로 반드시 기억해야 한다.

---

정리

• 전자와 홀은 항상 쌍으로 생성되며, 반도체 내에서 전하를 운반하는 캐리어로 작용한다.
• 캐리어는 열, 도핑, 전기장, 빛 등의 외부 요인에 의해 생성 또는 이동할 수 있다.
• 고유 캐리어 농도 ni는 온도에 따라 변하며, 순수 실리콘의 ni는 실온에서 약 1.5 × 10 ¹⁰ cm⁻³이다.
• 순수 실리콘은 본질적으로 절연체에 가깝기 때문에, 실제 반도체 소자에서는 도핑을 통한 캐리어 조절이 필수적이다.
• n = p = ni라는 관계는 기본 중의 기본이다.
